Doepfer | A-135-5V Poly VC Mixer / Suboctave Generator | ユーロラック・モジュラーシンセ

Doepfer | A-135-5V Poly VC Mixer / Suboctave Generator

36,700円(税込40,370円)

購入数

Overview

A-135-5 はボルテージ・コントロールド・ポリフォニック・ミキサー/サブオクターブ・ジェネレーターの機能をひとつにしたモジュールです。12個の電圧制御アンプ(VCAs)が4x3のマトリックス形状に配置されています。ここには最大3つの4ボイス・ポリフォニック信号 (例:A-111-4の3種のVCO波形出力) をミキシングできます。各4ボイスの3つのポリフォニック・チャンネル（A、B、C）のレベルは、手動またはアッテネーター付きの外部CVによってコントロールできます。

さらにこのモジュールは4つの周波数ディバイダーを備えており、チャンネルAの4つの入力信号からのサブオクターブを生成できます。サブオクターブ信号はチャンネルB入力端子へ内部結線されています。チャンネルBのジャックが使用されていない限り、チャンネルAのサブオクターブ信号がチャンネルBへの入力信号として内部結線されます。サブオクターブ信号はシグナルAの1/2の周波数をもつシンメトリックな矩形波です。例えば、A-111-4の2つのVCO波形をチャンネルAとCへパッチングすると、チャンネルBはチャンネルAのサブオクターブ信号を提供します。

12個の入力端子と4つの出力端子は裏面基板のピンヘッダーに内部結線されています。それによって、このモジュールは他のポリフォニック・モジュール（例えば、4つの入力AをA-111-4に、4つの入力Cを別のA-111-4に、出力をポリフォニック・フィルターA-105-4に）と内部的にプリ・パッチすることができます。フロントパネルの入力端子を使用することで、この内部パッチは無効になります。

Features

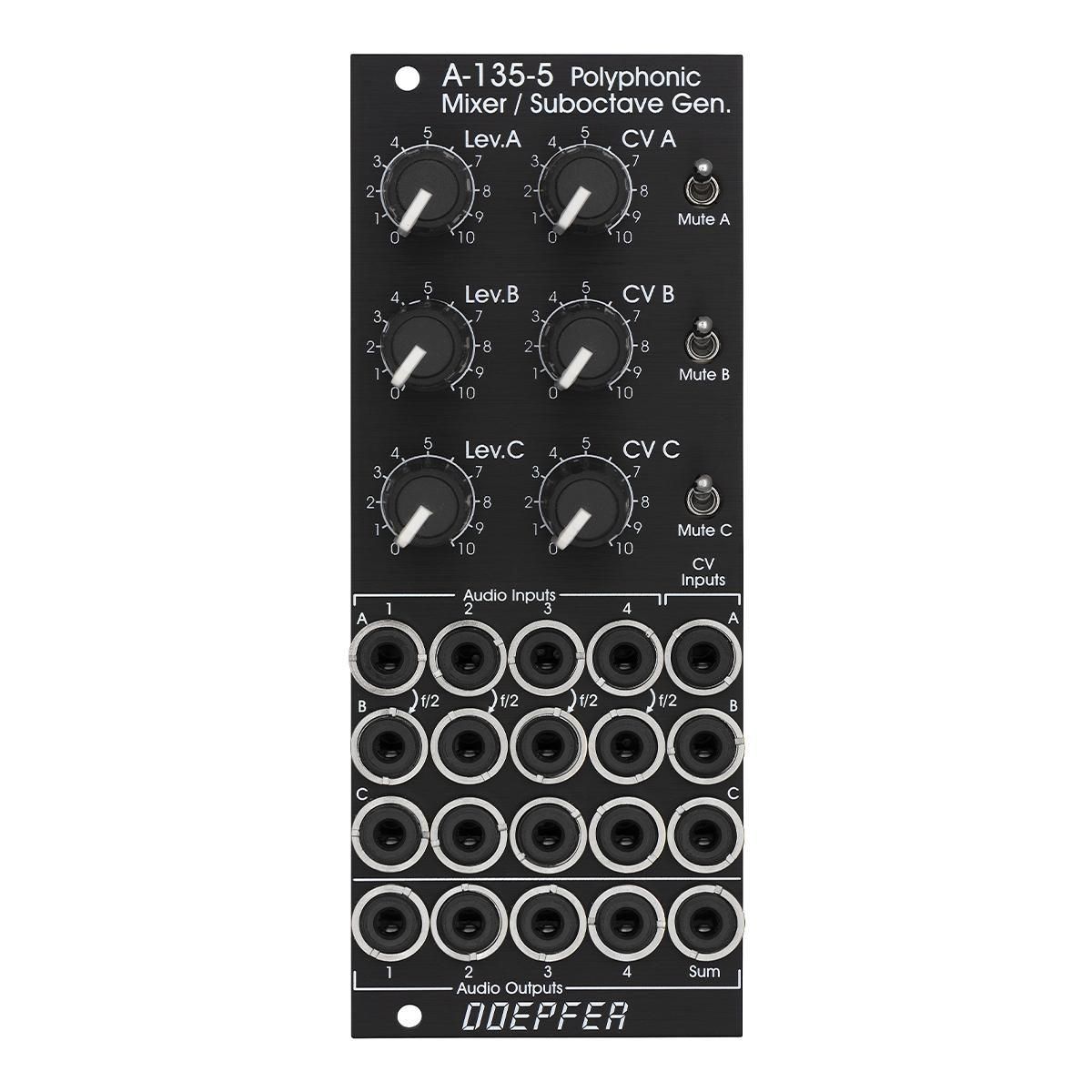

Controls

Lev.A, Lev.B, Lev.C コントロールノブ : チャンネルA,B,Cの信号レベルを調整します

CV A, CV B, CV C コントロールノブ : 各CV入力のアッテネーター

Mute A, B, C トグルスイッチ : トグルが下部ポジションのとき、そのチャンネルはミュートされます

I/O

A1 ~ 4入力端子 : チャンネルA入力

B1 ~ 4入力端子 : チャンネルB入力

C1 ~ 4入力端子 : チャンネルC入力

CV A, CV B, CV C入力端子 : チャンネルA,B,CのCV入力端子

Out 1 ~ 4出力端子 : 出力端子

Sum出力端子 : すべてのボイスをひとつのVCF/VCAに送るなどパラフォニック用途に特化したsum出力端子

Technical Notes

3以上のポリフォニック・チャンネルが必要な場合は、複数のモジュールを追加で接続することでチャンネル数を増設することができます。

歪みを避けるため、全体の最大増幅率は1以下にしてください（抵抗を交換することで増幅率1に変更できますが、その場合は歪みが発生する可能性があります）。

歪みが発生しない範囲での最大入力レベルは約16Vpp（CV信号の処理では-8V ~ +8V）です。

各CV入力の許容電圧範囲は0 ~ +5V(CVアッテネート・ノブが時計回りいっぱいに回されている状態)です。それより高いCV信号(0 ~ +10V等)はアッテネート・ノブを使って調整できます。

サブオクターブ信号のレベルは約5Vppです。

このモジュールは、DC結合のVCO出力（A-111-4、A-111-3 など）でのみ使用する必要があります。AC結合のVCO出力（例：A-110-1、A-110-2）の場合、サブオクターブを出力に含めると、出力にDCオフセットが発生します。

A135_5_INTERNALにて、基板部のピンヘッダーの位置と機能、またA-135-5を2つ使用する際の接続について説明しています。

新品モジュラーシンセサイザー
幅	10 HP
奥行き	55 mm
消費電流	+12V : 50 mA, -12V : 40 mA
保証期間	1年
付属品	保証書

メーカー製品ページ
